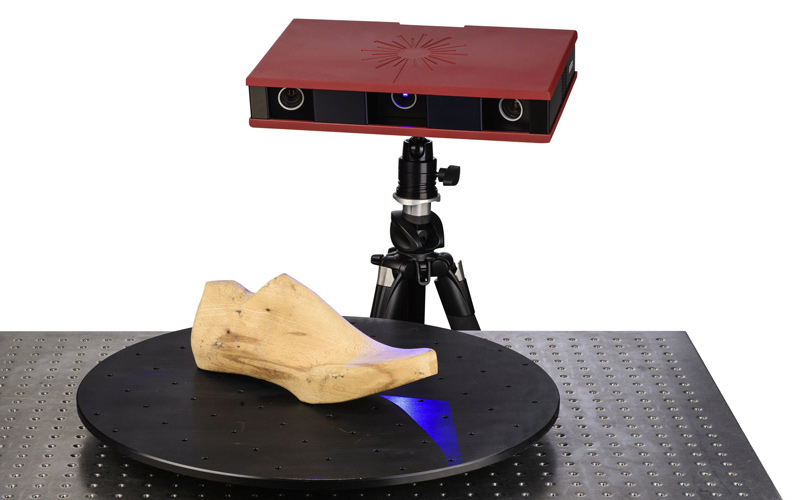

ATOS Core – 三維掃描及檢測技術的核心

來源:昆山源測 時間:2019-6-27 0:00:00

如今，由于零部件形狀和功能的復雜程度日益增加，對小型零部件進行掃描、分析以及檢測的重要性也不斷提高。為此，專門針對諸如陶瓷型芯、鑄型和塑膠件等小 中型零部件的計量，GOM 公司研發并推出了 ATOS Core 系統。這款三維掃描器廣泛應用于研發設計、品質保證和生產流程等環節，有效節約時間并降低成本。其主要應用領域包括三維檢測、逆向工程和快速製造等。



欲瞭解更多有關這款三維掃描器的詳情，請訪問 ATOS Core 微網。



一臺核心設備，三款產品組合


基本版（Essential Line）

基本版主要針對簡單三維掃描任務，比如逆向工程或者快速成型的三維掃描。對于希望體驗 GOM 高品質或剛涉足三維掃描的使用者來說，基本版是較佳的選擇。本套裝包括 ATOS Core 測量頭、GOM Scan 應用軟件、影像處理電腦以及其他配件。GOM Scan 軟件直觀易用。配合 ATOS Core 測量頭使用 （2M 或 5M 測量頭），獲取高品質的三維多邊形網格，并可輸出為 STL 格式的檔。其手動式作業系統使用的支架包括有立柱式、三腳架式和臺式三種。如有需要，您可以隨時由基本版升級到專業版。



專業版（Professional Line）

專業版尤其擅長為復雜的計量任務提供有效的解決方案，加上測量頭的隨插即用 （PnP） 優勢，方便按對分辨率和測量體積的不同要求，現場及時調換合適的測量頭。除了提供基本版的硬體設置，專業版還包含功能強大的 ATOS Professional 應 用軟件。這個全球業內人士熟知的測量及檢測軟件具有許多創新的特性和功能。其中包括比如三重掃描、多邊形網格編輯、參量檢測、示教掃描、反向和選擇性投 影、腳本、報告製作，以及跟接觸式探針、追蹤和適配器等應用相關的即時重播、動態參照等。另外，專業版還備有攝影測量和使用轉動臺的自動測量功能以供選 用。ATOS Core 與 ATOS Triple Scan 或 ATOS Compact Scan 分別組合使用，這使可選的測量體積更加豐富。



自動化版（Kinematics Line）

自 動化版是一種全自動化的計量解決方案，旨在提高小零件的工業品質控制流程中的輸送量、生產力和可重復性。除了提供專業版的硬體設置外，自動化版還可以與 ATOS ScanBox 一起配上工業機器人使用。其掃描進程由 ATOS Professional 軟件支援管理。配合強大的虛擬計量室 （VMR） 軟件模組，由此建立一個模擬環境，讓用戶在簡單易用的使用平臺上，以離線和線上方式創建自動化程式。另外，選配全集成攝影測量功能的 ATOS Plus，自動化版還能運行參考點測定。
