ATOS Triple Scan – 創新的三維光學掃描技術

來源:昆山源測 時間:2019-6-27 0:00:00

ATOS Triple Scan 測量系統采用的是 GOM 公司專門研發的測量和投影技術。



ATOS Triple Scan 利用這項新技術，極大提高了測量光面的掃描精度及質素，并提高了測量復雜元件的資料完整性，比如獲得更完整的深凹或精細邊緣的渦輪葉片等測量資料，有效減少單次掃描數量，使操作更簡便。



藍光技術


ATOS Triple Scan 同樣應用藍光技術。使用藍光條紋，有利于避免受外界光線條件的影響，測量更精準。



GOM ATOS 3D量測系統



高分辨率三維掃描器，測量不同尺寸的零部件


ATOS 測量系統測量精準，不但選用各種高分辨率測量相機，目前使用的分辨率較高的相機高達一千六百萬圖元，而且配有專門開發的光學系統。



根據對精度、分辨度和測量區域的不同需要，可以相應配置所需的測量系統。比如用最高分辨率，體現測量體積小為 38 毫米的小零件上的細節部分，或者極快的掃描處理測量體積大到 2 米的大型物體。



就外在條件對測量的影響，更體現出本測量系統的強大適應性優勢。配合 TRITOP 攝影測量系統，甚至滿足測量大到 30 米的物件，同時還保持極高局部分辨率。



生產過程的產業優勢


作為可靠性和成本效益并重的計量解決方案，ATOS 三維掃描器適用于不同應用領域，比如：



品質控制

逆向工程

快速成型

快速加工

數字樣機

ATOS 三維掃描器自 1995 年上市以來，歷經發展。在全球范圍內的計量室、工廠生產車間和科研機構等安裝超過 2500 臺。除傳統機械測量機以外，以 ATOS 為代表的光學測量技術早已公認為另一類不可或缺的測量方法。



集高品質的測量資料、短暫的測量時間、優秀的適應性以及持久的穩定性等優勢，ATOS 測量頭在各種工業環境中如魚得水。



三維掃描儀



全面的過程安全性


ATOS 三維掃描器立足工業生產過程。在產品的開發和生產過程鏈中，ATOS 的作用在于：



降低生產啟動時間

優化部件品質

加快生產時間

保證整個製造過程中產品品質

建立系列生產早期趨勢分析及全面零部件分析

減少廢次品和返工，節省寶貴的時間和金錢

自動品質控制，提高產品整體品質，優化人員用工，提高工作性能。

三維掃描儀



光學和接觸式測量的有機結合



GOM 接觸式探針將全場三維測量和接觸式探針測量結合起來。利用GOM接觸式探針，能快速有效的完成不易測量區域的測量、直接與 CAD 資料進行比較、檢測基元、單點快速測量以及線上對齊等任務。



ATOS 和探針測量是用同一測量系統進行測量，用同一軟件進行評估。不需要額外的硬體或追蹤器，便可快速完成測量。另外，使用配套的軟件，在不同測量和檢測介面間切換自如。

進一步瞭解 GOM 接觸式探針。



ATOS Triple Scan 三維掃描儀



ATOS Plus – 自動攝影測量系統

ATOS Box 可以作為附件加裝到所有類型的 ATOS Triple Scan 測量頭上，從而實現完全集成的攝影測量和點云采集。



使用 ATOS Plus，保證在全自動化的檢測進程中：



長期過程中的安全持續性

更高的可重復性和可靠性

節省時間

降低成本

ATOS Plus 解決方案可以完全集成到 GOM 的各種數位化和檢測解決方案中。Plus Box 可以進行高精度的自動攝影測量，還可以擴展加裝 ATOS Triple Scan 測量頭。



ATOS Plus 使用高分辨率的攝影測量相機，其分辨率目前高達 2900 萬圖元，并配備專門開發的光學系統，有效擴大測量范圍并縮短工作距離。內置照明面提供了均勻的照明，不受測量區域或環境條件的影響。所有 ATOS Plus 測量頭都經過 VDI 接受度測試，并獲得該機構頒發的認證證書。



ATOS三維掃描儀



集成的且具可追溯性的測量及檢測應用軟件

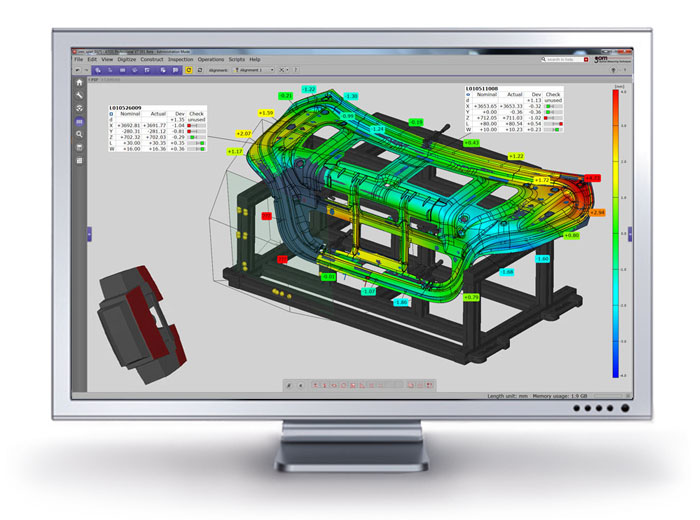

GOM 公司自行研發與硬體配套的應用軟件。功能強大、過程安全可靠、具備可追溯性的 ATOS Professional 和 GOM Inspect Professional 軟件用于控制測量頭、處理三維點云、編輯和后處理各種資料資料等。這些軟件的圖形操作介面簡單明瞭，便于完成品質控制、製造工藝和逆向工程等方面的各項任 務。請查看三維軟件部分，瞭解有關 ATOS Professional 軟件和 GOM Inspect Professional 軟件的更多信息。
