ATOS ScanBox – 光學三維量測設備
ATOS ScanBox 是隨插即用的試驗裝置，用于全自動三維掃描及檢測。ATOS ScanBox 是集機動性和高安全性為一體的標準三維測量設備，并可根據實際應用優化組合其工業部件。
ATOS 系統是市場上新穎的用于三維座標測量的光學測量系統。ATOS 系統測量的物件涉及尺寸不同、表面光潔度不一和形狀復雜的各種零部件，提供：
精確的三維座標和高品質資料
與 CAD 資料、二維資料和工件與工件的全域比較
截面的比較分析、GD&T 和趨勢分析
完整的測量報告
GOM 3D量測
座標測量設備
ATOS ScanBox 是投資性堪比傳統三維座標測量儀的三維光學測量設備。另外，針對大小不一、材質形狀各有特點的各種零部件，ATOS ScanBox 提供全面的測量和檢測，形成容易理解的視覺化結果，輕鬆排查問題并整理生成完整的報告。
隨插即用解決方案
有效的隨插即用解決方案跟自動化數文書處理和檢測所需的各種功能完全相容，無需額外規劃投資，僅僅賴于一個單獨電源插座。
ATOS – 工業三維光學掃描器
ATOS 三維光學掃描器內置攝影測量功能，配備經過驗證的 GOM Triple Scan 和藍光技術。它擅長在短短的測量時間內精確有效地攝取大小不同、表面光潔度不一、復雜程度各異的各種零部件，且不受周邊環境影響。
佔用面積小，應用適應性強
ATOS ScanBox 占地只有 11 平方米，但是它的測量范圍可以達到 2 米。ATOS ScanBox 較小的型號占地只需 5 平方米，專門針對測量細小工件而設計；較大型號要用到起重機、叉車等裝載，可以測量大到 3 米的零部件。
機動性強，自動化品質控制
工業用 ATOS ScanBox 機動性強，安裝迅速，不必一定固定到工廠車間或專用測量板上。從車間廠房或其他區域的一個安裝地點移動到另一個安裝地點，ATOS ScanBox表現出在這方面的強大優勢，為量產或新品開發提供有力支援。
全面的解決方案，專業一體化
GOM 公司的 ATOS ScanBox 系統是一套完整的一站式解決方案，內容涵蓋硬體、軟件、技術支援、安全性能、報告記錄等方面。使用的工業元件優質可靠，經過優化配置，實現完美組合。
交貨時間短
ATOS ScanBox 的交貨、安裝為可預計的幾周。系統的安裝不需要額外的現場規劃。GOM 公司還提供包括文檔、培訓和全球范圍內的技術支援等多項增值服務，減少實施時間和運行成本。
 |
 |
|
|---|---|---|

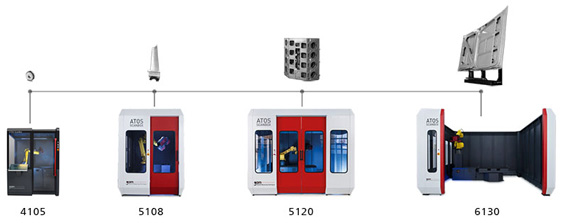

| 系統配置 | 4105 | 5108 |
| 空間要求(W x L x H) | 1.60 mx 1.20 mx 2.10 m | 2.00 mx 2.55 mx 2.70 m |
| 電源 | 110V/220V (一相) | 200 – 415 V (三相, 16 A) |
| 零件最大尺寸 | ~ 500 mm | ~ 0.8 m |
| 零件最大重量 | ~ 100 kg | ~ 300 kg |
| 組件數量 | 1 | 1 |
| 自動軸 | 7 | 7 |
| 機械臂控制器 | 集成 | 集成 |
| 主控制器 | 集成 | 集成 |
| 組件重量 | 900 kg | 880 kg (機械臂+ 轉動臺) |
| 觀察窗 | 3 | 5 |
| 入口 | 滑門（含安全開關） | 滑門（含安全開關） |
| 開口寬度 | 685 mm | 800 mm |
| 集成的操作臺 |
狀況、暫停、復位、 緊急制動 |
狀況、暫停、復位、 緊急制動 |
| 地面安裝固定 | 不要求, 可移動 | 不要求 |
| 裝載 | 手動 | 手動 |
 |
 |
|
|---|---|---|
| 系統配置 | 5120 | 6130 |
| 空間要求(W x L x H) | 3.30 mx 3.30 mx 2.70 m | 4.25 mx 4.25 mx 2.70 m |
| 電源 | 200 – 500 V (三相, 16 A) | 200 – 500 V (三相, 16 A) |
| 零件最大尺寸 | ~ 2 m | ~ 3 m |
| 零件最大重量 | ~ 500 kg | ~ 2000 kg |
| 組件數量 | 2 | 2 |
| 自動軸 | 7 | 7 |
| 機械臂控制器 | 集成 | 集成 |
| 主控制器 | 集成 | 集成 |
| 組件重量 |
770 kg (機械臂) 660 kg (轉動臺) |
800 kg (機械臂) 1000 kg (轉動臺) |
| 觀察窗 | 8 | 6 |
| 入口 | 滑門（含安全開關） | 安全光簾 |
| 開口寬度 | 1400 mm | 3100 mm |
| 集成的操作臺 |
狀況、暫停、復位、 緊急制動 |
狀況、暫停、復位、 緊急制動 |
| 地面安裝固定 | 不要求 | 要求 |
| 裝載 | 手動，運輸車，自動裝卸車 |
手動，運輸車， 自動裝卸車，起重機，叉車 |
